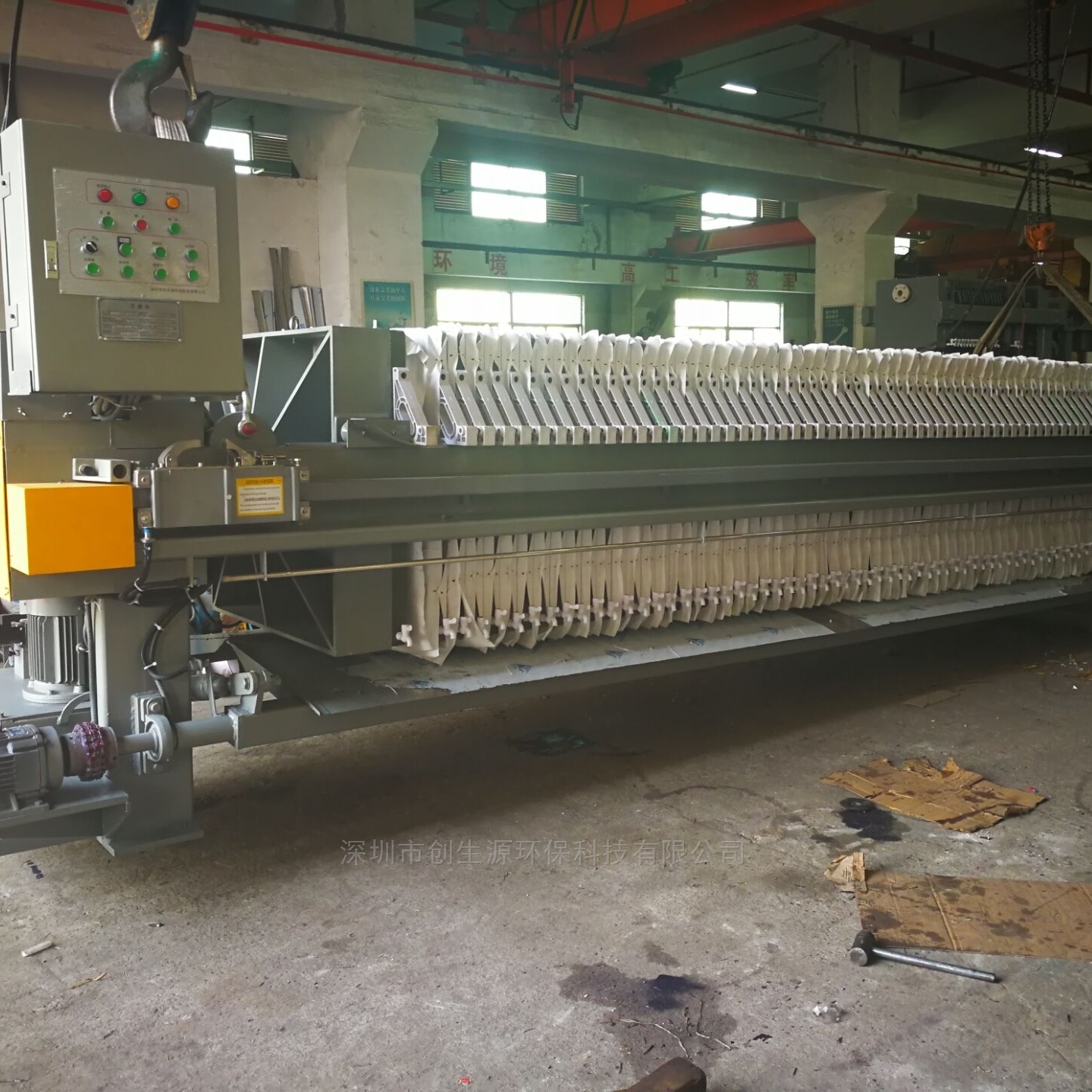

东莞厢式压滤机

东莞厢式压滤机
东莞厢式压滤机

东莞厢式压滤机滤板的表面有麻点和凸台,用以支撑滤布。滤板的中心和边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上,由压紧装置压紧滤板。滤板之间的滤布起密封作用。

产品型号:

产品介绍

厢式压滤机滤布固定在板框上的,这是早期主要压滤机形式,厢式压滤机的主要优点是更换滤布方便,缺点是效率低、过滤效果不好、滤板容易坏;厢式压滤机的滤室是由相邻两块凹陷的滤板构成的,滤布固定在每块滤板上,厢式压滤机的主要优点是效率较高、效果较好、滤板也相对耐用(相同条件下),不过自动化程度都较高,清洗滤布也有自动装置,一般更换滤布的次数也不会频繁  。

东莞厢式压滤机液压部分及过滤部分概述

1、液压部分
液压部分是驱动压紧板压紧或松开滤板的动力装置,配置了柱塞泵及各种控制阀。压紧滤板时,按下“压紧”按钮,电机启动,活塞杆前移,压紧滤板;当油压上升到电接点压力表的上限值时,电接点压力表上限接通而停泵;此时,压滤机即进入自动保压状态;当油压降至电接点压力表调定的下限值时,柱塞泵重新启动以保证过滤所需工作压力;回程时,按下“回程”按钮,电机启动,活塞杆带动压紧板回程,滤板松开;按下“拉板”按钮,机械手自动往复拉板,当拉完剩下一块板时,装在止推板主梁上的行程开关被触动,机械手自动回程,当机械手回至起始位置时,触动行程开关而自动停止。

2、东莞厢式压滤机过滤部分

过滤部分是由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布、隔膜滤板组成,滤板、滤布与隔膜滤板的相间排列,形成了若干个独立的过滤单元──滤室过滤开始时,料浆在进料泵的推动下,经止推板上的进料口进入各滤室内,并借进料泵产生的压力进行过滤。由于滤布的作用,使固体留在滤室内形成滤饼,滤液由水嘴 (明流)或出液阀(暗流)排出(水嘴规格见附表一)。若需洗涤滤饼,可由止推板上的洗涤口通入洗涤水,对滤饼进行洗涤;若需要较低含水率的滤饼,同样可从洗涤口通入压缩空气,穿过滤饼层,以带走滤饼中的部分水分(适用于Uk机型)。若从进气口通入压缩空气或高压液体,鼓动隔膜,对滤饼进行压榨,可进一步降低滤饼的

在压滤机工作状态中,中止的情况肯定是会出现的。如果中止时推的合不到位,就会对后续的工作造成严重的影响。通过对机器运行过程中的观察分析发现:这种现象的产生是由于快开式隔膜压滤机的进料管采用的是钢圈橡胶管,在压力过滤的作用下,管道本身会形成一个反作用力施加给压紧板,这就对油缸的作用力进行一定的抵消作用,导致压紧板反弹,在中止时推的合不到位,出现机器故障。
